該閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
       切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
       本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
產品特點
1.切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3.閥內件密封部分有嚴密型(堆焊硬質合金)和軟密封(軟質材料)兩種，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
5.波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6.活塞式執行機構，操作力大，使用壓差大。
主要零部件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨

波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯

波紋管：1Cr18Ni9Ti

（1）本產品性能指標貫徹GB/T4213-92；
（2）表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
（3）表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.

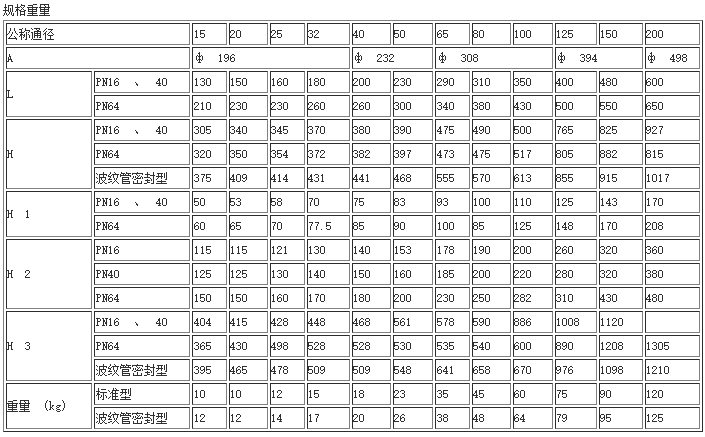

連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94。
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度：GB12221-89。
·執行機構氣信號接口：內螺紋M10X1。
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準。
訂貨須知
1.產品型號與名稱      2.公稱通徑DN(mm)    3.公稱壓力               4.流量特性
5.閥體材質與密封要求  6.額定流量系數       7.介質種類和溫度范圍     8.閥前后壓力(壓差)
9.氣源壓力及控制方式  10.其它特殊要求
